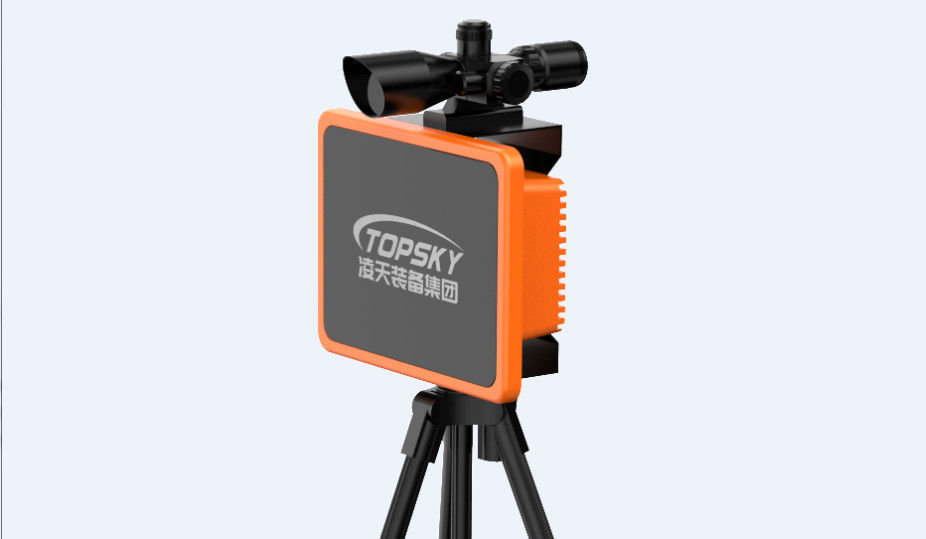

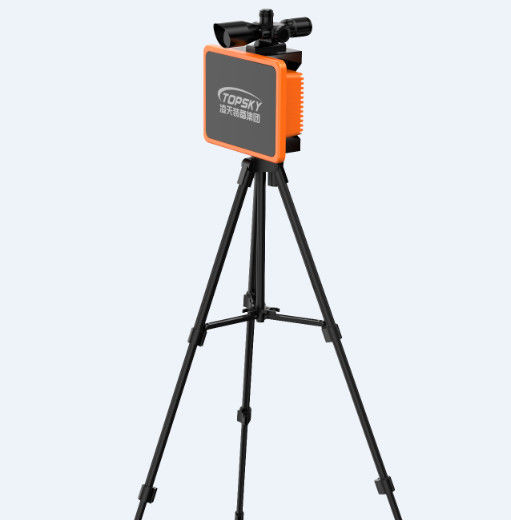

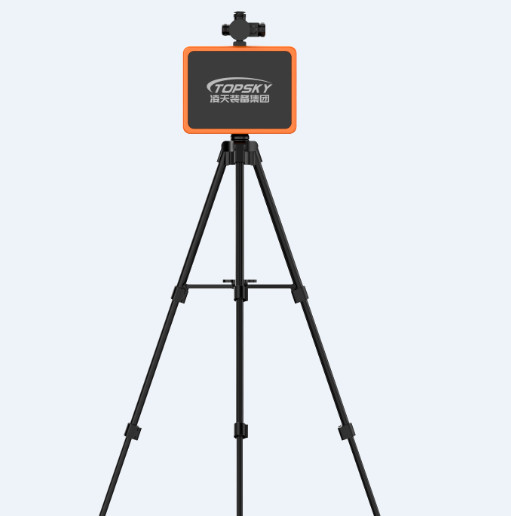

PSR-400L 빌딩 변형 이동 모니터링 레이더

PSR-400L 건물 변형 이동 모니터링 레이더는 미세파 원격 감지 및 단계 간섭 기술을 기반으로합니다. 원격 및 접촉 없이 이동을 측정 할 수 있습니다.기울기, 고층 건물의 자연 빈도 충격과 같은 지표의 지속적인 모니터링, 빠른 모바일 배포의 장점, 미리미터 수준 미세 변형 모니터링 정확성,접촉이 없고, 연기와 먼지, 화재에 영향을 받지 않고, 높은 데이터 업데이트 속도, 건물 전체를 모니터링 할 수 있고, 여러 기계 협업이 가능합니다.비와 같은 기후 조건에 영향을 받지 않습니다., 늦은 밤과 같은 눈, 안개 및 저조한 조명 조건, 건물 붕괴 또는 심각한 구조 손상의 가능한 조기 경고 및 실시간 경보를 촉진합니다.구조 인력의 안전을 효과적으로 보장합니다.

●공개 광산, 지질학적 산사태/ 붕괴, 비상 구조, 물 보존 덤비, 도시 침몰

● 지하철 교통, 큰 다리, 초고층 건물, 풍력 터빈 타워, 철도 경사

1. ★ 초장거리 및 광범위한 탐지

400m 떨어져, 그리고 모니터링 정확도는 거리에 의해 영향을받지 않습니다

2★ 극도로 높은 변형 모니터링

최대 0.1mm 하위 밀리미터 수준의 정확성, 초기 미묘한 변형의 세밀한 모니터링, 더 빠르고 정확한 경고

3★ 초고도의 굴곡 감지

0.05mm의 초고 정밀도

4. ★ 하루 종일, 모든 날씨, 완전 자동 감지

24/7를 감지할 수 있습니다.

5★ 여러 신호 출력

485 신호 출력, 사용자는 4G IoT 모듈을 통해 무선 전송을 할 수 있습니다. 사용자 클라우드 플랫폼과 연결하는 것이 편리합니다.

6★ 다목적 동기 측정

하나의 장치는 동시에 여러 표적을 동시에 측정할 수 있습니다.

4.1 호스트 파라미터:

• 측정 방법: 비접촉 측정
• ★ 최대 감시 거리: ≥ 400m
• ★ 변형 모니터링 정확도: ≤ 0.1mm 미리미터 하위 수준
• 데이터 수집 주파수: 10Hz/20Hz/50Hz/100Hz/200Hz, 여러 레벨에서 조절할 수 있습니다.
• 모니터링 범위: ≥ 30 °
• 전기 제어 피치 조정 각도: ≥ ± 45 °
• 기울기 감지 정확도: ± 0.05mm
• 모니터링 조건: 24시간, 완전 자동 탐지
• 측정점 수: ≤ 5
• 데이터 인터페이스: RS485 및 무선 전송
• 카메라: 1개의 고화질 카메라
• 전원 공급 요구 사항: DC 12V
• 전체 기계의 전력 소비: ≤ 20W
• 보호 수준: IP66
• 작동 온도: -30 °C ~ 60 °C
• 장비 무게: ≤ 5kg

4.2 소프트웨어 파라미터:

• 로컬 끝은 직접 데이터 획득 및 변형 처리를 수행, 레이더 에코 이미징, 간섭 처리 및 작은 변형 역의 자동화 처리를 완료
• 원자시계 수준 베이두 위성 내비게이션 시스템 시계 기능이 장착되어 있으며, 주파수 정확도는 ± 0.5ppb보다 낫습니다 (24시간 측정 결과)
• 레이더 시스템, 카메라와 레이더 시스템 사이의 노출된 연결 라인이 없는 현장 모니터링을 위한 통합 카메라.비디오 모니터링 기능 인터페이스는 레이더 시스템 제어 시스템 인터페이스와 통합됩니다., 레이더 시스템 제어 시스템 인터페이스를 통해 현장 이미지를 캡처 할 수 있습니다
• 멀티 포인트 이동 모니터링 기능: 장치는 이동 변화를 모니터링하기 위해 상부 컴퓨터 소프트웨어 인터페이스에서 여러 모니터링 포인트를 동시에 설정하는 것을 지원합니다.
• 모니터링 결과 표시 기능: 장치는 상부 컴퓨터 소프트웨어 인터페이스에서 실시간 모니터링 결과를 표시하는 것을 지원합니다.그리고 상부 컴퓨터 소프트웨어 인터페이스에 각 모니터링 포인트의 동적 기울기 곡선의 실시간 표시를 지원
• 모니터링 거리 설정 기능: 장치는 상부 컴퓨터 소프트웨어 인터페이스에서 가까운 끝 모니터링 거리 및 먼 끝 거리를 설정하는 것을 지원합니다.
• 모니터링 포인트 관리 기능: 장치는 상부 컴퓨터 소프트웨어 인터페이스에서 모니터링 포인트를 추가, 선택 및 삭제하는 것을 지원합니다.
• 경보 기능: 소음 및 빛 경보 기능이 있습니다. 감시 대상 이동 변화가 설정된 임계값을 초과하면,장비의 소리 및 빛 경보 장치가 즉시 경보 메시지를 발송해야 합니다..
