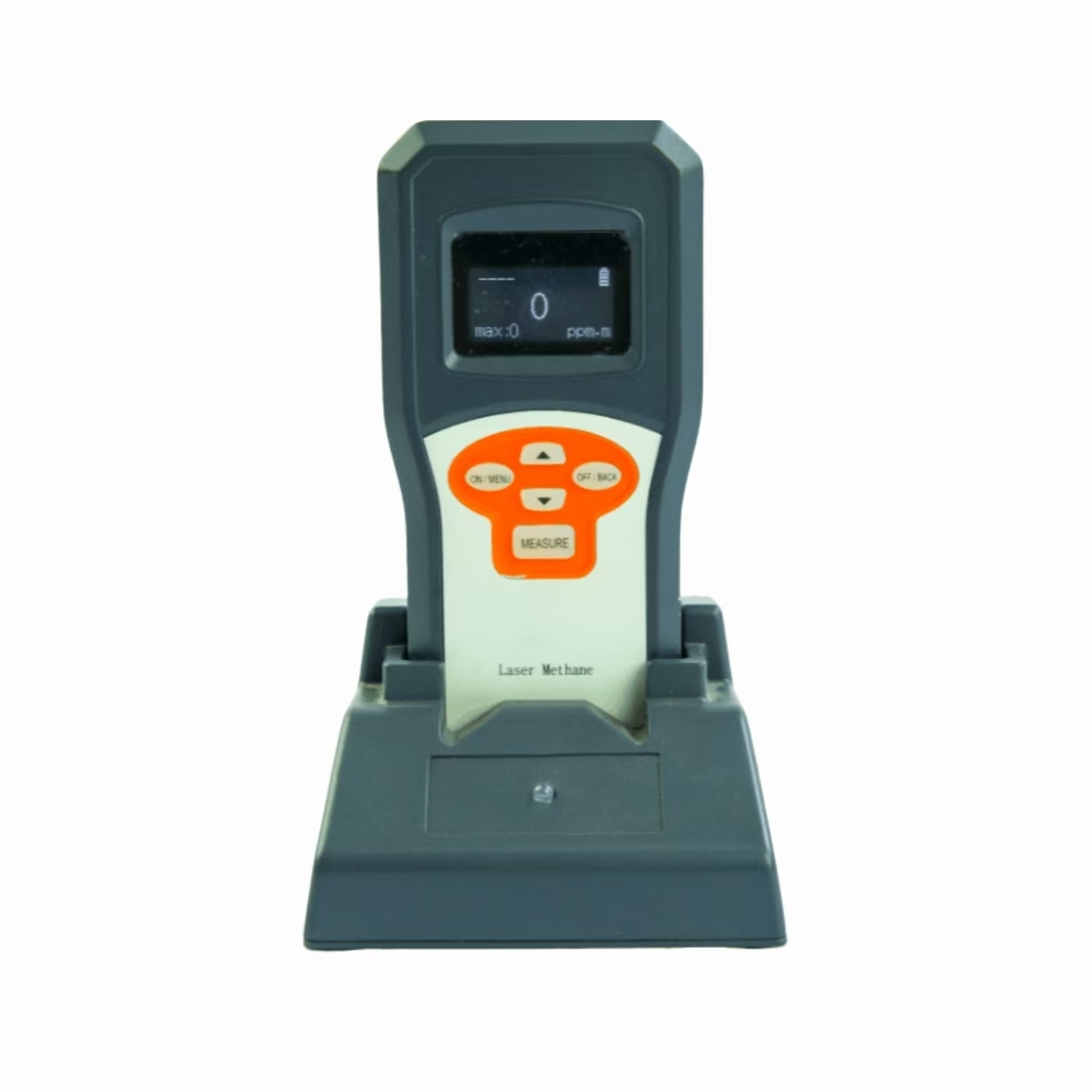

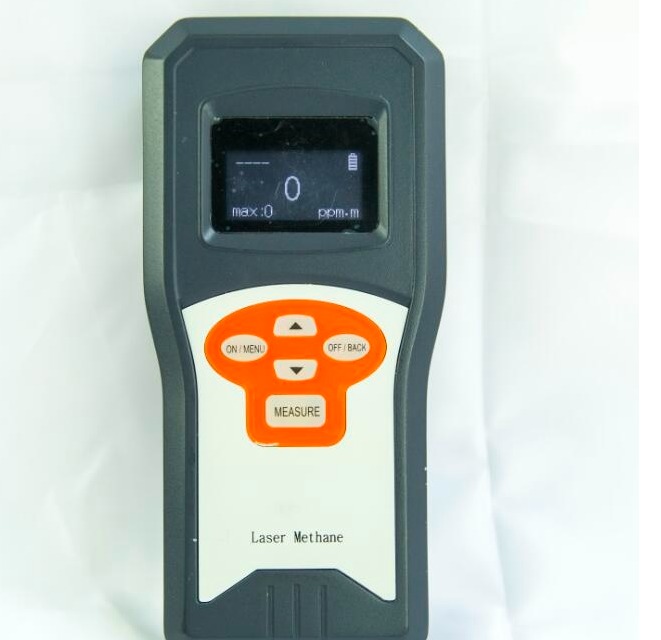

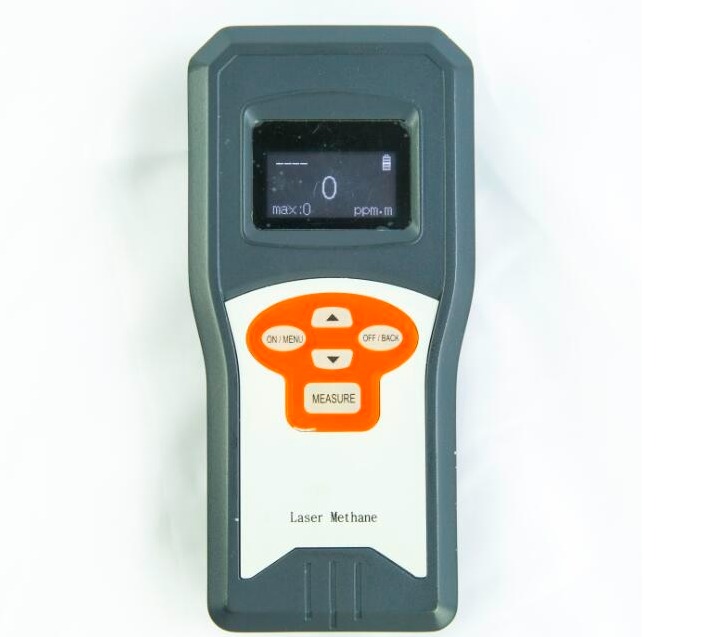

광산 레이저 메탄 원격 측정 장치 JJB30

제품 설명

1,개요
레이저 메탄 원격 측정 장비는 두 개의 하위 시스템으로 구성됩니다. 레이저 송수신 시스템과 신호 처리 시스템입니다. 레이저 송수신 시스템은 두 개의 레이저 빔으로 구성됩니다. 하나는 가스 감지를 위한 적외선 레이저이고, 다른 하나는 방향 표시 및 거리 측정을 위해 사용되는 가시광선 적색/녹색 레이저입니다. 사용자가 "MEASURE" 버튼을 누르면, 보이지 않는 적외선 레이저와 지시 펜과 유사한 적색/녹색 표시 레이저가 지속적으로 작동하기 시작합니다. 송신단에서 방출된 적외선 레이저는 테스트 가스를 통과할 때 메탄 가스에 흡수되고, 빛의 다른 부분은 일반적인 장애물(예: 벽돌, 콘크리트, 풀 등)을 통해 반사되어 수신단으로 되돌아갑니다. 수신단으로 반사된 빛은 수집되어 전기 신호로 변환되어 신호 처리 시스템으로 전송됩니다. 신호 처리 시스템은 레이저 빛 흡수 강도를 감지하여 테스트 환경에 가스 누출이 있는지 여부를 결정하고, ppm-m 또는 %vol 단위로 원격 측정 장치에 가스 농도를 표시합니다. 가시광선 레이저는 동시에 장비에서 반사점까지의 거리를 측정하고 동시에 가스 농도를 표시합니다. 가스(예: 메탄)가 특정 파장의 레이저에 흡수 효과를 갖는다는 원리에 따라, 이 제품은 특정 가스(예: 메탄)에만 반응하며, 다른 가스, 먼지, 수증기 등의 간섭으로 인해 오경보를 일으키지 않아 감지 정확도를 크게 향상시키고 오측정을 방지합니다. JJT4-1000 메탄 및 일산화탄소 감지 및 경보 장비는 주로 지하 감지에 사용됩니다.
2, 특징
1. 본질 안전 제품;
2. (메탄)과 같은 가스에 선택적이며, 다른 다양한 가스, 수증기 및 먼지의 영향을 받지 않음;
3. 원격 측정 거리는 60미터까지 가능;
4. 거리 표시 기능 포함;
5. 크기가 작고 가벼워 휴대하기 편리함;
6. 저전력 소비, 장기간 작동 가능;
7. 뛰어난 내충격성, 방수성 및 방진 성능;
8. 빠른 응답 속도, 넓은 측정 범위, 높은 측정 정확도;
9. 고객 요구 사항에 따라 데이터 전송 방식 사용자 정의 가능.
3, 기능
감지 방법: 조절 가능한 레이저 분광법 원리
감지 가스: CH4 (NH3/HCL/C2H6/C3H8/C4-C6 선택 가능)
센서 유형: 적외선 레이저 유형
측정 범위: 0-10% vol (0 to 99,999 ppm-m)
거리 측정 장치: 예
최대 감지 거리: 30m (특수 반사 표면 사용 시 60m)
감도: 0-15m 감지 거리에서 5 ppm-m
15-30m 감지 거리에서 10 ppm-m %
측정 정확도: ±10% @ 100 ppm-m (2m)
응답 시간: 0.1 s (거리 측정 시 1s)
경보 방법: 디지털 깜박임 경보
표시 방법: LCD

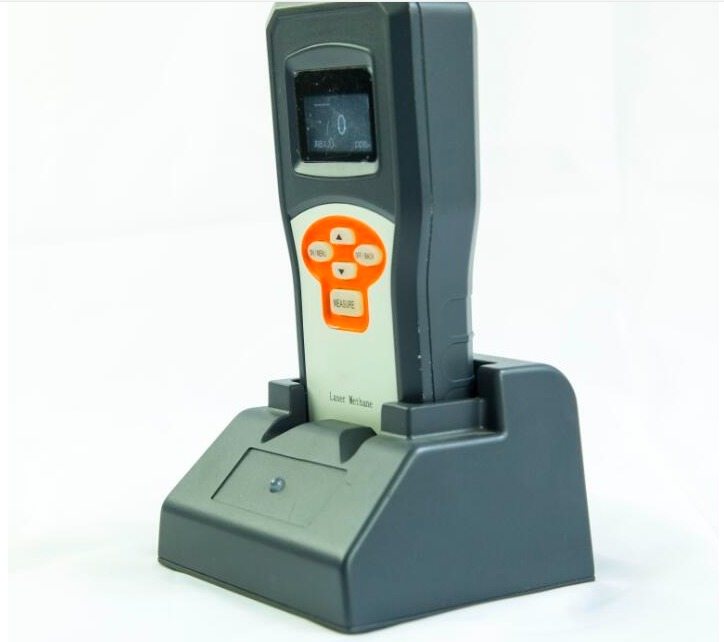

충전 방법: 충전 소켓, 110-240VAC, 50/60Hz
전원 공급 장치: 충전식 리튬 배터리 (교체 가능한 충전 배터리)
배터리 수명: 배터리 완전 충전 후 10시간 정상 작동
작동 환경: 작동 온도: -20ºC ~ 50ºC
상대 습도: ≤99%
기압: 80kPa - 116kPa
외부 치수: 158mm × 77mm × 37mm
전체 무게: 380g
재질: ABS + PC
자가 점검 기능: 내장된 자가 점검 및 보정 기능, 매일 보정 불필요
레이저 보호 등급: Class IIIa
인증 방법: CNEX Exib IIA T4 Gb
보호 등급: IP54
선택적 구성: 인체 공학적 하네스
